冷凍空調主機效率的智能量測驗證方法及其系統
總彙系列：1.CNS/EER/積垢/熱傳熱力綜合系列、2.CNS/EER系列/應用、3.總彙.水處理化工技術、4.總彙.水處理術語、5.EER工程.文章總彙、6.E平台-水處理技術
水處理技術系列：1.空調水質污染計算、2.EER問題與改善方法.原理、3.化工技術解說(1)、4.化工技術解說(2)、5.空調技師-水處理設計技術、6.水處理.實用技術及市場狀況
CNS系列檔案：CNS、AHRI技術、CNS、AHRI技術要點、EER節能技術90%、空調主機EER量測驗析實務技術、EER全年確效技術、冰機EER.基準值技術及運用SOP

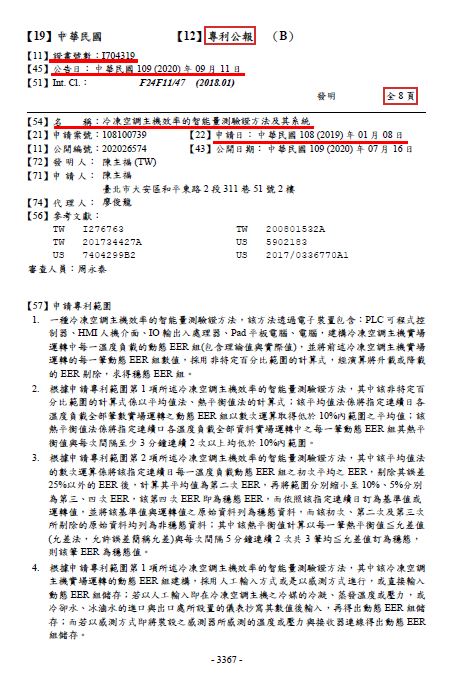

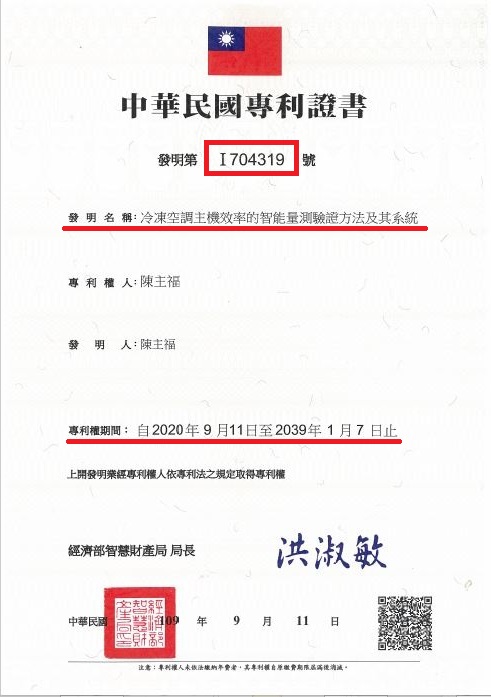

★中華民國專利證書號數：I704319(發明專利證書) 本專利公報(見下方)
★中國專利證書號數： ZL 2019 1 0015856.9(發明專利證書)
▲優良節能設備認證公文，文號：能(83)二字第6349號
專利功能：
1. 由抄表紀錄(冷媒的冷凝、蒸發溫度或壓力)或(冷卻水出水溫、冰水出水溫)→透過莫里耳線圖→計算得出動態EER理論組(參見莫里耳曲線運用技術的執行步驟)→進一步得出動態EER實際組。
1a. 只需要最少的數據(冷媒的冷凝、蒸發溫度或壓力)或(冷卻水出水溫、冰水出水溫)就可計算→得出動態EER理論組與動態EER實際組。
2. 可以採用人工輸入、感測連線方式進行，或直接輸入動態EER組三種方法輸入電腦，再與冷媒特性資料庫連結，以利存取與計算→得出動態EER理論組；亦可始終採用人工方式，由冷媒特性資料和莫里耳曲線，逐一計算→得出動態EER理論組；另可採全部人工方式，由抄表填表→查詢冷媒特性資料→計算→得出動態EER理論組。
3. 由動態EER理論組、動態EER實際組→經過統計學法、熱平衡值法計算→再得出穩態EER理論組、穩態EER實際組。
4. 由穩態EER理論組、穩態EER實際組可提供訂定能效值群組與限值群組，該能效值群組A. 作為每月、季合約的限值群組，B. 快速每月、季追蹤防垢成效。
5. 本專利一系列計算(如右)可得知積垢值。ΔTLM：對數平均溫差(簡稱LMTD)→ ΔTLM＝(ΔT1－ΔT2)/(lnΔT1－lnΔT2)→積垢值ΔLMTD＝LMTDF－LMTDC。由積垢值可製訂防垢成效指標的標單或規範。
6. 可由穩態EER組→+主機的能力額定、EER額定組→計算出主機的能力實際、耗能實際、EER實際組。
專利用途與價值vs.現狀困境：
1. 硬體投資及連線施工費用最低，只需要最少的2個溫度計或壓力計即可。可選擇以下二類方式：A. 人工抄表→(每筆)查莫里耳線圖或冷媒特性資料表→計算；或選擇B. 電腦連線溫壓儀表與軟體自動計算，其後A、B步驟相同→得出動態EER理論組→動態EER實際組。
2. 現狀困境一與解決：缺乏具再現性的穩態EER資料，無法節能比較導致無法改善。
2a. 現狀困境1-1：無M&V軟體或監控軟體者，只能盲目繼續現狀(有90%↑主機做防垢水處理，極少者不做而採放任)，另最多只能一年後酸洗時拆開端版，先以目視檢查與判定防垢成效，這種是不科學的錯誤方式，因為A. 看不到管內表面真正結垢處，B. 水垢熱阻相當大，30年來無人可量測正確厚度，從端板只能側面目視幽暗管內，誤差極大，C. 30年來經濟部二次實測，積垢嚴重情事持續且普遍存在；
2b. 現狀困境1-2：有現場監控或主機監控二類型系統者，二監控系統只能提供動態EER與RLV(電力負載)等，以致其資料量龐大、A. 卻是缺乏能效利用意義及節能價值的數據，B. 無法正確轉成EER運轉值(穩態值)、空調能力、負載等，C. 30年來經濟部二次實測，積垢嚴重情事持續且普遍存在；
2c. 現狀困境1-1與1-2之解決：相對的：本專利可採用一系列科學方式的轉化為穩態值後，以量測能效值EER、COP代表熱交換率或積垢值代表熱阻抗，並透過檢驗它是否能效值降低或積垢值增加，來訂定年度合約的每月、季能效降低限值或積垢增加限值，正確且快速判定防垢成效而真正保護業主利益。
3. 現狀困境二：水處理防垢成效不佳而其廠商眾多且能言善道，意即他們屢屢說詞夾雜有利廠商自己，以致30年來失敗案例雖屢屢皆是、損害使用者利益，水處理廠商換來換去卻都同樣不佳，主因是使用者無法開立有成效指標的標單或規範，只得任意驗收付款而受騙。本專利因為可訂定每月、季降低的積垢限值或EER、COP限值當作成效指標，就能阻擋詐騙集團(因他們都非常聰明)來投標，使用者因為有明確保障而不用擔心買錯被騙，可以正確進行且達成水處理防垢改善。
4. 現狀困境三：空調螺旋機、箱型機連廠測都沒有，主因乃需無價值的付費，以致嚇跑業主/技師，本專利可提供A. 現場穩態EER理論組、穩態EER實際組→能力、IPLV、APLV等高價值的驗證查核，與B. 該資料可作為使用20年壽命的月、季、年基準，及C. 隨時比對功能…等技術。
5. 不論人工計算或電腦軟體任一方式，本專利技術可提供明確與正確的防垢成果，且可檢驗該成果，避免空調使用者30年來無法檢驗所致的積垢浪費情事持續發生。
專利項整理
(以下是申請撰寫時的整理，原本只為本人撰寫參考方便，申請後經過長約三年的審查才獲准專利。正式版仍以智財局公布者為準，該版符合全球共通標準)。
但，因整理版均為關鍵及重點，對空調業界還是有參考價值，所以不再花時間整理，就以原貌刊出。
本專利共12個專利項，其中3個獨立項(1,10,12)，9個依附項(2-9,11)。
如果您有其他見解或心得，歡迎您到FB陳新湧、運轉EER技術論壇、新湧產業論壇發表
如果您有任何疑問，歡迎您聯絡新湧或email告知，讓我們為您服務。
