【大綱】 在假貨充斥空調水處理業中,新湧就是信用、專業 TOP BOTTOM
A.意義價值與比較基準 B.問題點及克服技術
二、等垢線或EER等%線 A.全年EER變化趨勢 共同正犯
A1. 溫載轉折轉換技術 B.來源及定義 C.允差依據
1.積垢與EER下降關係 2.積垢與EER的等垢或等%關係 3. 黑心商品不具確效
【內容】 在假貨充斥空調水處理業中,新湧就是信用、專業 TOP BOTTOM
30~40年來空調業界的雙重困擾之處,尤其是施工採購送審未達CNS 12575防垢成效標準卻假冒者,就是不真、就是假貨,充斥在空調水處理工項中,毋庸贅述。
要言之,防垢成效檢驗技術如下,此可由本公司研發成功的M&V節能量測驗析軟體的518,400筆/年運轉資料庫依序提供:
1. EER測試(CNS 12575)取得動態EER→
2. 依水溫負載群組→取得穩態EER→
3. 依相同水溫負載及週、月、季、半年、年之時序做比較分析→
4. 由比較分析結果確定防垢成效;之此系列技術。
進言之,本技術之實務與解說參見超連結;又,M&V節能量測驗析軟體為其進階的應用實務技術,可提供快速且正確的防垢成效檢驗結果。
一、探討範圍
本文探討的是關鍵EER技術部分而以淺顯易懂方式表達,屬業主、社會各界所知層面(稱之為“需求”),以及空調技師、工程公司和業主洽談、回應需求、訂定合約的技術要求。第三節將說明關鍵基要技術—專家及技術該具備的能力與其專業檢定資格。
建立運轉值和基準值之比較技術(全年確效技術)
s 全年EER在不同水溫、負載下動態運轉(穩態加非穩態的升載、降載)
s 全年運轉資料庫可以挑選相同冷卻入水溫、負載條件的穩態EER、COP比對
s 四季中每季選同1日相同水溫、負載條件,間隔約90天比較
s 當天相同溫載資料較少時,可選連續2、3日或另選前後1日穩態資料數足夠即可,下同。惟,仍須以相同溫載之穩態EER、COP為準
s 新機(或酸洗後)運轉第一天的穩態EER、COP可視為基準值。
s 全年其他364天的穩態EER、COP可視為運轉值。採逐月或逐季相同溫載條件穩態EER、COP(運轉值和基準值)比較,可得是否達合約規範要求。
s 全年逐月或逐季的當天相同溫載穩態EER、COP(運轉值和基準值)比較可製作圖表曲線(如連結)以利得知EER衰退趨勢及積垢變化累積程度
由於空調業界有些人因技術不足而過度擔心切身利益,以致於胡言亂語。本文無意陷入這類無意義爭辯,只討論具科學及技術的世界共通準則部分。
A.意義價值與比較基準—本技術應用實務
B.問題點及克服技術
在此指的是全年主機運轉呈現變化不定、為動態EER、COP,又有不同溫載的運轉條件,難以比較分析,必須先轉化為穩態EER、COP,再選取相同溫載條件的穩態EER、COP才可比較分析。本文就是概論此技術,此技術也成為強且有利商戰技術的基礎。本公司研發成功並取得本項專利,業界先進可以透過專利授權與技術移轉(含教導)的協助建立商戰技術;當然,有困難才需要專家協助及技術移轉。
二、等垢線或EER等%線—穩態EER比對
全年運轉資料庫可以挑選相同冷卻入水溫、負載條件的穩態EER、COP比對,意即逐月或逐季相同水溫、負載的運轉值(其他364天)與基準值比對,基準值、運轉值均為穩態EER、COP。
A.全年EER變化趨勢

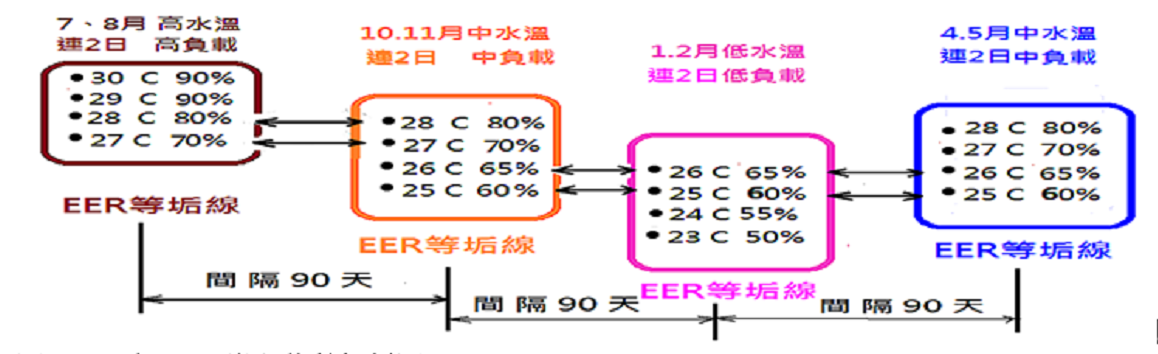

圖一 全年EER變化趨勢解析圖解說明 大綱 TOP BOTTOM
由於一年春夏秋冬四季的氣候及負載變化,取任何一天做基準值都無法涵蓋全部運轉的水溫負載條件,必定有缺水溫負載條件的穩態EER、COP,此稱為缺值,故此必須透過溫載「轉折轉換技術」才能做全年確效。
1. 溫載「轉折轉換技術」
本技術包含相同溫載比較、不同溫載轉折轉換、缺值填補等三項技術。
我們先假定完工日/酸洗日為7、8月某日,如圖一所示。當天運轉溫載有高溫載及中溫載條件,三個月後的10、11月某日有中溫載及中低溫載條件。這時7、8月某日如圖示之四個溫載下的積垢度為相同(下2C2節將予以解說),吾人先指定7、8月及10、11月相同溫載條件(例:28℃80%負載)的EER值相除,來比較其積垢的變化程度。意即可解析全年EER變化趨勢。
其他溫載與左計算式相同
次年1、2月,或4、5月都必須與7、8月的對應值相比。亦即都以完工日/酸洗日的穩態EER、COP為基準值做比較。這是必須予以注意的。當然,7、8月缺少低溫載條件,必須另外予以建立。第三節將說明該具備的能力與其專業檢定資格。
完工日/酸洗日為其他月份、季節,仍可比照本節相同概念及技術來建立及解析。
第三節將說明專家及技術該具備的能力與其專業檢定資格。
B.來源及定義 大綱 TOP BOTTOM
來源:每天電視新聞氣象報告都會秀出等壓線,軍中地圖也都有地理學的等高線,都是為了表達特定名詞的定義,以便容易區分。等垢線或EER等%線,就是比照前述建立科學定義。積垢相同之曲線為等垢線(iso-fouling line),依照熱傳學(參見積垢熱傳分析圖解)其穩態EER、COP將相同,意即其(運轉值/基準值)之比值或稱百分值也將相同,可繪製為EER等%線。
定義:空調主機EER量測驗證實務技術之圖1 主機運轉EER值100%、90%、60%比較分析圖的綠色線就是100%的EER等%線,紅色線為90%的等%線,藍色線為60%的等%線。100%線就是符合CNS 12575和AHRI 550各溫載點的出廠(或完工日/酸洗日)EER值繪製而成,90%線為100%EER值除以90%的對應值所繪製,60%線為100%EER值除以60%的對應值所繪製。
CNS 12575和AHRI 550規範EER量測及計算式如下:
C.允差依據 大綱 TOP BOTTOM
由熱傳學及CNS 12575/AHRI 550的EER允差規定,積垢影響如果低於5%,應該符合CNS/AHRI的標準。
1.水處理積垢與EER的下降關係
由經濟部30年來二次全國性實測證明EER與積垢浪費平均達33.125%之巨量 由早期R-22冷媒國產冰水主機在CNS標準條件下,高壓一般訂為190 psig,多數主機廠為了盡可能地令主機長期運轉,在保護他的聲譽及用戶利益二者間的“恐怖平衡”,設定跳機點為280 psig,少數改為250 psig,但也有300 psig的案例。中技社曾實測一個案例,其耗能率為2.06 kW/RT,與該新機的0.95 kW/RT相比,耗能率改變為2.06/0.95*100%=216.84%,增加了驚人的116.84%;EER與kW/RT為倒數關係,下降至0.95/2.06 *100% = 46.11%。
由熱傳學熱力學可知熱傳與冷媒種類的溫壓有關,亦即都轉化為能量因子。
2.水處理積垢與EER的等垢或EER等%關係
本節主題為EER等%線,關鍵點為1~2天內EER是否符合CNS 12575的EER允差5%規定。換句話說,圖一深咖啡線內四個溫載條件的積垢值或是熱傳值是否相等,可符合CNS 12575的允差5%規定。橘黃、紫紅、藍色線內四個溫載條件依此類推。答案顯然是“對的,可符合允差5%規定。”
國際級大廠都具水處理化工專業技術,每年化學處理成果,依照經濟部委託中技社(80年)及綠基會(100年)(開啟PDF檔案後移至第3頁)的實測EER結果,都屬嚴重結垢。平均一年下降33%,換句話說,最嚴重者為下降66%。即使以最嚴重者來論,下降幅度66%/365=0.181%/日。次論,若一年下降幅度僅10%,尚低於前者1/6的11%,則10% / 365 = 0.0274%/日。可見,一日內積垢影響的誤差值遠比CNS的允差來論,屬非常微小。
3. 水處理黑心商品不具全年確效、未達防垢成效
空調業界不法背景。國內眾多不具水處理化工技術者為拓展業務,冒充水處理化工專業廠商(意即不合格廠商)、以“未達防垢成效”的次級品冒充合格品報價,採用最低價策略(工程實務上“最低價”僅限“合格品”才具報價資格,次級品不具資格應予剔除,以符合品質、功能之法律門檻與工程慣例),而空調業界貪圖次級品差價7~9倍之不法暴利,導致工程案30年實況的水處理偷工減料、損害業主權益167%,雖因空調業界不具備此項專業化工技術,而本應該不要逞強濫權,但仍應基於空調專業、工程慣例及常識常理應用三者共用(法律基礎包含此三者),應知(意指回歸)依照工程慣例及規範「積垢抑制標準須符合CNS 12575相關規定」必須檢驗EER防垢成效,對於非化工技術者冒充水處理商的次級品報價,本應依照前述專業、慣例及常識常理三者連報價都不邀請或不允許,詎料:
1. 承包商竟也故意讓他報價、貪圖最低價次級品的不法利益已是昭然若揭,並因而採購簽約、送審、施工,(違背冷凍空調業管理條例第7條-專業與業主權益二規定),另
2. 因技師屢屢不法(違背技師法第13條-空調技術、第19條-業主權益-規定)的“狼狽為奸、因循苟且”式通過審查與不檢驗“水處理防垢成效”就草率驗收通過。
所以不肖廠商30年來與空調業界就因為存在這種偷工減料、損害業主權益167%的混水摸魚與“狼狽為奸、因循苟且”交易機會更受到鼓舞(註:A~B二點
A. 承包商貪圖最低價、次級品差價7~9倍之不法利益,所以利用不肖廠商以最低價報價送審、交貨、驗收收款。
B. 不肖廠商送審資料等違反刑法第215條“業務登載不實”事不是本節重點,空調業提送與通過審查、施工之事違反刑法第216條“行使”事才是本節重點)。
4. 共同正犯
這種空調業界“連問也不問”方式或“睜一隻眼閉一隻眼”方式的二類違法行為,1. 承包商貪圖最低價次級品之非法暴利而詢價、送審、簽約、施工;及2. 技師因循苟且審查、不檢驗防垢成效驗收通過;此二事項(次級品“不實實績”的提送、審查與驗收不檢驗CNS 12575防垢成效的提送、審查)之違法行為,難以矇騙法官、檢察官(已有許多偷搶騙類此“狡辯”被檢警偵辦、判刑案例) ,參見下段刑法第31條有法界“犯意聯絡、聯絡構成”之探討,其屬於現在政論節目常指控的“共犯結構”。這種“昭然若揭”的違法行為,已是社會不容、人神共棄,應當接受法律的制裁。另參見超連結所列之刑法第215條比較對照表內容與刑法第216條直接列出「依偽造、變造文書或登載不實事項或使登載不實事項之規定處斷。」之情節對應,顯見「共犯結構」情節已達法律之明確性。
刑法第215條「從事業務之人,明知為不實之事項,而登載於其業務上作成之文書,足以生損害於公眾或他人者,處三年以下有期徒刑、拘役或一萬五千元以下罰金。」
刑法第216條「行使第二百一十條至第二百一十五條之文書者,依偽造、變造文書或登載不實事項或使登載不實事項之規定處斷。」
刑法第31條「因身分或其他特定關係成立之罪,其共同實行、教唆或幫助者,雖無特定關係,仍以正犯或共犯論。但得減輕其刑。因身分或其他特定關係致刑有重輕或免除者,其無特定關係之人,科以通常之刑。」
正犯共犯。前述刑法第31條已是寫出「因身分或其他特定關係(指技師監造之審查驗收、承包商之採購、提送、驗收)成立之罪(指業務登載不實罪),其共同實行、教唆或幫助者,雖無特定關係」之明文,更進一步於刑法第216條寫出「行使…第二百一十五條之文書者(指技師、承包商員工)」之明文,而本文非法律性質文章,就不再申論與贅論了;讀者若有興趣,請自行上法律網站中小企業法律服務網、臺北地方法院檢察署「淺談刑事法上的共同正犯」、或google搜尋「犯意聯絡、聯絡構成」。特別注意的是:法律的“聯絡”不限定於人,意思的關聯倘若達一定程度法界仍視為構成“犯意聯絡”,況且 最高法院101年度第11次刑庭總會的決議: 「依該決議文之結論,共同正犯間之故意要件,並不以均為直接故意或均為間接故意為必要,共同正犯一人為直接故意,另一人為間接故意,亦不妨其犯罪意思之聯絡,而可成立共同正犯。」 水處理系統是否合格,係由EER、COP的比較分析技術來斷定,而EER、COP技術屬於空調本業技術,空調業界並無推託之處。本人不是檢察官、法官,也不是工程會、工業局、能源局,而是接受經濟部研發補助,有合約責任宣導本技術,也合具檢舉與證人二資格。倘若姑息養奸當然違反經濟部研發補助的本意。
三、結論:關鍵基要技術與資格證明
前述1. 建立運轉值和基準值比較技術、2. 剔除非穩態數據建立穩態EER、COP技術、3. 建立缺少溫載條件數據(意即“缺值填補技術”)…等技術,都屬關鍵之基要技術。水處理廠商是否具備該等技術,往往業主缺乏檢定能力,但CNS 12575量測驗析卻屬空調技師及承包商具備的專業技術;因此之故,必須依工程慣例要求該廠商自行提供公信力單位認證證書,以確保技術品質及驗收保固成果檢驗報告可靠,以免受騙上當。承包商及業主不去要求該廠商提供證照,就法論法來說,等同於他放棄法律給他的權力及權利,他就自己概括承受後果(包括民事損失及刑事追究的繁瑣),沒有人能救他。
業主自身權益之關鍵基要技術:
1. 廠務空調員及建廠小組員不要逞強而不去要求水處理廠商資格證明以致於失職,特別
成效驗收保固檢驗為其工作職責。
2. 採購員應盡忠職守要求廠商提供技術證照及實績之a.成效認證或b.公信力單位認證。
3. 認證項目為本文之關鍵基要技術,否則廠商提供其他證照魚目混珠傷害業主權益,已
有許多蒙混案例,且有經濟部二次實測EER快速降低證實防垢未達成效了。
這種電費損失(約運轉電費的20~40%,參見經濟部-中技社EER訪測),每年若高達數百萬元,十~二十年將是十分驚人的金額。日後爭議或上法院都是疲於奔命的事,法官要求人證、物證也同樣是前述的資格檢定證明、技術認證、成效認證。
前述基要技術的施工技術以及EER技服技術的關鍵細節可參見前方系列,或請洽新湧公司。
