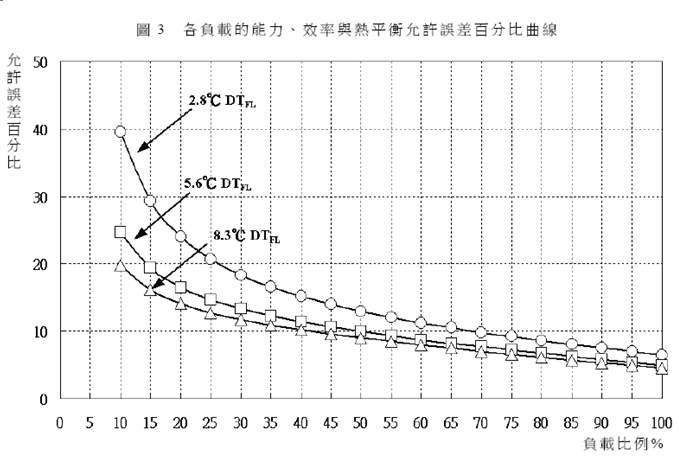

4. 積垢容許之水溫修正技術 允差百分比曲線圖
二、AHRI 本體技術 1. IPLV技術 2. NPLV技術
三、部分負載權值技術 A. 權值技術 B. IPLV/APLV/NPLV進階權值技術
四、現場EER量測技術 A. 穩態數據建立之必要性 B. 穩態數據建立技術之認證
五、CNS對儀表精度之要求 六、結論與誌謝 七、參考文獻
附錄 我國IPLV測試條件可行性研究
【內容】 在假貨充斥空調水處理業中,新湧就是信用、專業 TOP BOTTOM
30~40年來空調業界的雙重困擾之處,尤其是施工採購送審未達
要言之,由M&V節能量測驗證程式518,400筆/年運轉資料庫可依序提供:EER測試(CNS 12575)取得動態EER→依水溫負載群組→取得穩態EER→依相同水溫負載及週、月、季、半年、年之時序比較分析→確定防垢成效之檢驗結果。
本文把CNS、AHRI 的要點臚列出來。讀者若妥善運用及發展成為EER工程技術,不僅有國家標準的招牌,也必須花相當的人力物力研發或向本公司引進技術、技術合作,但成功後的收穫當然使得投資非常值得。
一、CNS 12575本體技術
CNS 12575運轉條件[1]
項 目 冰水 水冷式冷卻水 水流量 出口水溫 入口水溫℃ 水流量 冷卻機組 冷卻條件 10 (各種負載) 7 ℃ 30 ℃ 12.5 L/min/RT (各種負載) 過載條件 32 ℃ 部份負載 冷卻運轉 出口溫度 7℃ 水量10.0 L/min/RT 負載 ℃ IPLV權值% 100% 30 未訂權值 75% 24 未訂權值 50% 19 未訂權值 25% 19 未訂權值
L/min/RT
EER量測計算式解說參見連結網頁之說明。 大綱 TOP BOTTOM
電腦量測驗證及節能分析軟體可自行建立感測器連線或由監控軟體提供數據。惟,須注意:感測器量測單位、數據,牽涉計算結果的正確性,必須先予以校正。本研究為達親和性,設計多種單位的換算因子conversion factor供勾選。
1. IPLV技術
IPLV:Integrated Part Load Value,整合性部分負載值[1]。
IPLV=WF100%×A+ WF75%×B+ WF50%×C+ WF25%×D---------- (1)
A=100%,B=75%,C=50%,D=25%之EER或COP對應值
EER單位:kcal/W-h或Btu/W-h,COP單位:kW/kW(或無因次單位)
WF100%: 於100%之負載權值
WF 75%: 於 75%之負載權值
WF 50%: 於 50%之負載權值
WF 25%: 於 25%之負載權值
IPLV=0.01A+0.42B+0.45C+0.12D (EER或COP)------- (2)
公式(1)之WF100%、WF75%、WF50%、WF25%以機組之效率管理機關公告值為準。CNS未訂權值,前公式(2)暫以AHRI權值代替。
2. IPLV進階技術[1]
IPLV進階技術就是實務技術,亦即75%、50%之EER或COP值採用內差法求得,25%之EER或COP值不能採用外差法,須採專用法(延伸+公式法)並依照CNS 12575所提供的公式及範例計算法求得。(範例參見:CNS、AHRI 技術 第8~9頁有段加卸載冰水機之IPLV測試 )
進階技術另有權值技術,參見該節。
3. 允差技術[1]
依CNS 12575之8.1節規定,此允許誤差百分比適用於冷凍噸、效率與熱平衡值。
允許誤差百分比之公式如下:
允許誤差=10.5-0.07×%FL+(833.3/(DTFL×%FL))
其中: %FL:負載百分比
DTFL:全載時冰水出水及入水水溫之溫度差(℃)
允差技術之簡易應用技術
CNS 12575之7.2.2節“穩態條件的決定”「資料擷取方法:機組在依全載標準試驗條件達到穩定狀態後,熱平衡值亦符合第8.1節的允許誤差要求,以每次5分鐘以上的間隔連續測定3次」。
冷凍噸、效率與熱平衡值之允差百分比:100%負載時,允差5%。50%負載時,允差10%,換算回為100%的基準也是5%。必須注意的是(1)5%是以全載來論,(2)此為實務簡易應用,參見前圖3線段之50%~100%常用負載部分接近直線,欲精確時仍需回到前述CNS的公式為準。
熱平衡定義 ( qev + Winput - qc )/ qc * 100%
由CNS 12575/AHRI 550的EER允差5%規定,再由熱傳學,積垢影響如果低於5%,應該符合CNS/AHRI的允差標準。由此可應用於穩態數據的決定。
4. 積垢容許之水溫修正技術[1]
範例:冷凝器的入水溫度提高1.2℉(0.6℃)來模擬0.00025 h-ft2-℉/Btu (0.000044 m2-℃/W) 的積垢容許值。範例參見:CNS、AHRI技術第11頁)
二、AHRI本體技術 大綱 TOP BOTTOM
AHRI 550運轉條件[2]
項 目 | 冰水 | 水冷式冷卻水 | ||||
出口水溫 | 水流量 | 入口水溫℃ | 水流量 | |||
冷卻機組 |
標準冷卻條件 |
44℉(6.67℃) |
2.4 gpm/RT |
85℉ (29.44℃) |
3 gpm/RT (11.355lpm/RT) (各種負載) |
|
Application |
40~48℉ |
65~105℉ |
||||
部份負載 |
出口溫度 |
負載 | ℉ |
IPLV權值% |
||
100% | 85 | 1 | ||||
75% | 75 | 42 | ||||
50% | 65 | 45 | ||||
25% | 65 | 12 |
註:1. 1992版Application應用條件APLV:由廠商或技師視實際需求與客戶或業主討論後訂定。
2. 2003版改名Non-Standard非標準條件NPLV:同上之討論後訂定。
1. IPLV技術[2]
IPLV=0.01A+0.42B+0.45C+0.12D (EER或COP)
CNS與AHRI相同的運轉條件,但CNS的權重值暫以代碼表示,未明示數值。
2. NPLV技術[2]
Non-standard Part Load Value非標準部分負載值。
以台灣的氣候及實際運轉條件來論,NPLV模式之水溫負載條件為部分負載:50%、60%、70%、80%、90%共5 種負載條件,冷卻水入水溫:25、26、27、28、29、30℃,共6 種溫度條件,合計30種運轉條件下的EER耗能NPLV模式。
三、PLV部分負載權值技術[1][2]
A. 權值技術用途與內容
本研究的專案建立權值電腦程式技術,此技術可以令業主認識自身主機及負載權值的對應關連性,可由此得知最佳的運轉模式。
權值技術:現狀電腦程式以單台主機為base。亦可改為以機房(建物) 為base,可得整棟建物耗能四種及36種溫度負載的分布及其權值,該分布以該溫度負載的筆數與全部溫度負載總筆數的佔比為權值,再依照前述計算式而得IPLV/APLV/NPLV計算結果。歐日各國甚至中國大陸都比照AHRI模式訂定該國氣候的運轉溫度負載條件下之權值。工研院召集的冰機團隊一面採用該模式,另一面亦嘗試提出台灣負載權值模式,值得鼓勵。
B. IPLV/APLV/NPLV進階權值技術
由於IPLV溫載數只有4組,台灣地處亞熱帶氣候,部分負載顯然需要更多組數,才能代表該建物全年尺度的運轉條件,建議以主機冷卻水入口溫度30、29、28、27、26、25℃ 及負載100、90、80、70、60、50%,共計 6*6=36 種運轉條件,列為NPLV運轉條件。
四、現場EER量測技術
測試站相關運轉條件均直接控制在CNS的規定條件範圍內,且都為穩態條件,數據分析較為單純。惟,現場量測無法限定及控制運轉條件,而是依照實際運轉值做EER量測紀錄,故必須獲得認證,以確保分析結果正確。
A. 穩態數據建立之必要性
非穩態數據無任何科學模式或學理的依據,科學文獻無論文作探討,完全無應用價值。故此,CNS 12575及AHRI 550都是以
綠建築(Green Building,GB)的節能指標也必須為穩態數據才可以符合科學要求。
B. 穩態數據建立技術之認證
前述EER量測紀錄資料庫,再依照專業技術剔除資料庫中非穩態數據,只對穩態資料的EER值做比較分析。數據的剔除及保留之專業技術必須獲得認證,以免數據分析為錯誤結果。
五、CNS對儀表精度之要求 大綱 TOP BOTTOM
測試儀器設備規格之選用應依照下表,才符合CNS標準。但工程案監控系統則有成本考慮,另有其精度之要求,實行也有20年以上。
A. CNS對儀表精度之要求[1]
項 目 | CNS 12575 78年版、96年版 |
CNS 12812 79年版 |
溫度計 | 空氣溫度±0.1℃ | ±0.1℃ |
冷(溫)水溫度±0.1℃ | ±0.1℃ | |
冷媒溫度±0.5℃ | ±1.0℃ | |
流量計 | ±2% | ±2% |
壓力計 | ±2% | ±2% |
電力儀器 | ±0.5% | ±0.5% |
98年依據參與CNS編訂人員透露,未來CNS 12812將編入CNS 12575。
六、 結論與誌謝
本研究二階段接受經濟部SBIR計畫補助[3,4],特此誌謝。
本研究有較多技術商品化過程的項目,在各業界現場必須找出共通性的操作習慣、企業管理模式及查詢資料的規律性,焦點同樣指向EER量測,然後以此焦點展開。已如本文所述。
民國80年經濟部已知冰水主機龐大耗能浪費,遲至今日才有本研究成果作為起步,可見其繁雜性、困難度。筆者衷心企盼學者專家、業界先進不吝指教,並投入更多研發,徹底杜絕這龐大耗能浪費。
七、參考文獻 大綱 TOP BOTTOM
1. CNS 12575 B4072,蒸氣壓縮式冰水機組Water chilling packages using the vapor compression cycle,公布日期78年8月12日,修訂公布日期96年2月27日
2. ARI Standard 550,1992 Standard for Centrifugal and Rotary Screw Water-Chilling Packages. ARI Standard 550/590,1998 Standard for Water Chilling Packages Using The Vapor Compression Cycle. ARI Standard 550/590,2003 Standard for Performance Rating of Water-Chilling Packages Using The Vapor Compression Cycle.
3. 經濟部SBIR計畫編號:IZ920016,名稱:中央空調用節水監測系統之開發,92年4月1日至93年3月31日
4. 經濟部SBIR計畫編號:1Z970062,名稱:化工結晶動力技術在空調節能產業平台的技術開發計畫,97年7月1日至98年12月31日。
