四. 常見工業用水水質要求
四-1. 軟化及除鹽系統　　　　　　1.1. 軟化除鹽水水質　　　　　　1.2. 軟化水水質
　1.3. 離子交換除鹽水質　　　　　1.4. 後處理系統水質
四-2. 其它工業用水　　　　　　2.1. 混凝土拌製用水　　　　　　2.2. 苧麻紡織脫膠用水
　2.3. 生物處理用水　　　　　2.4. 實驗室用水　　　　　2.5. 膜分離、離子交換裝置用水
四-3. 其它數據

【內容】　　　　在假貨充斥空調水處理業中，新湧就是信用、專業　　　TOP　BOTTOM

30~40年來空調業界的雙重困擾之處，尤其是施工採購送審未達CNS 12575防垢成效標準卻假冒者，就是不真、就是假貨，充斥在空調水處理工項中，毋庸贅述。

要言之，防垢成效檢驗技術如下，此可由本公司研發成功的M&V節能量測驗析軟體的518,400筆/年運轉資料庫依序提供：
　　　1. EER量測(CNS 12575)取得動態EER→
　　　2. 依水溫負載群組→取得穩態EER→
　　　3. 依相同水溫負載及週、月、季、半年、年之時序做比較分析→
　　　4. 由比較分析結果確定防垢成效；之此系列技術。
　　進言之，本技術之實務與解說參見超連結；又，M&V節能量測驗析軟體為其進階的應用實務技術，可提供快速且正確的防垢成效檢驗結果。

四、常見工業用水水質要求

四-1. 軟化及除鹽系統

1.1. 軟化除鹽水水質

　　　　　　　　表82　軟化除鹽系統水質要求　　　　　大綱　TOP　BOTTOM

項目

指標

裝置

軟　　　化

除　　　　　　　　鹽

離　子　交　換

電滲析

逆　　滲　　透

離子交換

磺化煤

離子交換樹脂

卷式膜(醋酸纖維素)

中空纖維膜(芳香聚?胺)

污染指標　SDI

-

12~15

＜0.4

＜3

-

濁度NTU

對流再生

＜0.2

-

＜2

順流再生

＜0.5

＜5

水溫　℃

≦40

5~40

15~35

≦40

pH值

＜0.93

-

5-6

3~11

-

化學需氧量(高錳酸鉀法，以O₂表示)　mg/l

-

＜0.3

＜1.5

＜3

游離氯(以Cl₂表示)　mg/l

-

0.1~0.3

＜0.3

0.3~1

＜0.1

鐵含量(以Fe表示)　mg/l

-

＜0.3

＜0.05

＜0.3

錳含量(以Mn表示)　mg/l

-

＜0.3

-

1.2. 軟化水水質

　　　　　　　　　　　表83　軟化水水質要求　　　　　　大綱　TOP　BOTTOM

系　統　名　稱及　　代　　號	出　水　水　質			進　　　水　　　水　　　質
	硬度	鹼度	總硬度	碳酸氫鹽硬度mg/l (以CaCO₃表示)	碳酸鹽硬度	強酸陰離子　mg/l (以CaCO₃表示)
	mg/l(以CaCO₃表示)			碳酸氫鹽硬度mg/l (以CaCO₃表示)	總硬度(度)	強酸陰離子　mg/l (以CaCO₃表示)
石灰-鈉　CaO-Na	＜2	40~60	-	＞150	＞0.5	-
單鈉　Na	＜2	-	≦325	-	-	-
氫鈉串聯　H-D-Na	＜2	≦40	-	-	＜0.5	-
氫鈉並聯　H-Na-D	＜2	≦17.5	-	-	＞0.5	＜200
二級鈉　Na-Na	＜0.15	-	-	-	-	-

註：D：除二氧化碳器或稱「脫氣塔degasifier」。

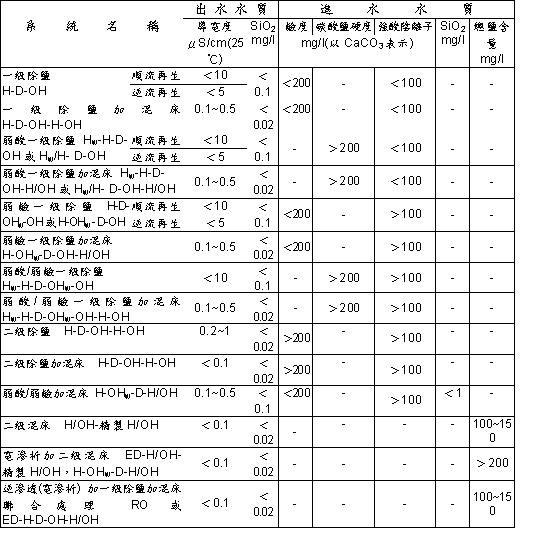

1.3. 離子交換除鹽水質

　　　　　　表84 離子交換除鹽水水質要求　　　　　　大綱　TOP　BOTTOM

註：D：除二氧化碳器；H_w：弱酸陽離子交換器；OH_w：弱酸陰離子交換器；RO：逆滲透裝置；ED：電滲析裝置。

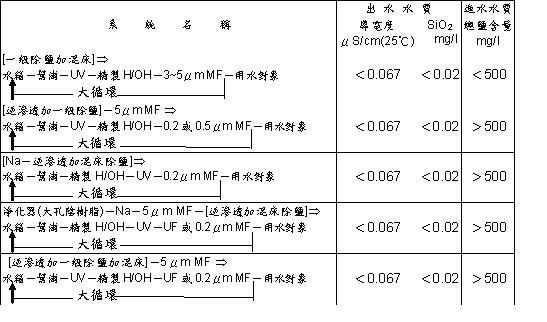

1.4. 後處理系統水質　　　　　　　　　　　　　　　　大綱　TOP　BOTTOM

表85　後處理系統水質要求

註：MF表微孔過濾器；UF表超濾；UV表紫外線殺菌。

四-2. 其它工業用水

2.1.混凝土拌製用水

表86 混凝土拌製用水水質要求　　　　　大綱　TOP　BOTTOM

項　　　目	預應力混凝土	鋼筋混凝土	素混凝土
pH值	＞4	＞4	＞4
不溶物　mg/l	＜2,000	＜2.000	＜5,000
可溶物　mg/l	＜2,000	＜5,000	＜10,000
氯化物(以Cl^-計)　mg/l	＜500^?	＜1,200	＜3,500
硫酸鹽(以SO₄^2-計)　mg/l	＜600	＜2,700	＜2,700
硫化物(以S^2-計)　mg/l	＜100	-	-

註：使用鋼絲或經熱處理之預應力混凝土氯化物含量不得超過350mg/l。

2.2.苧麻紡織脫膠用水

表87　苧麻紡織脫膠用水之水質要求

序號	項目　　用水種類	生產用水	生活用水	軟水	複用水
1	水質	濁度＜20mg/l	依用水標準	硬度＜2mg/l
2	水壓	2.45´10⁶Pa	-	2.45´10⁶Pa	2.45´10⁶Pa
3	水溫	常溫	常溫	-	常溫

2.3.生物處理用水

表88　生物處理用水水質要求　　　　　　大綱　TOP　BOTTOM

序號	有害物質名稱	容許濃度 mg/l	序號	有害物質名稱	容許濃度 mg/l
1	三價鉻	3	9	鍗	0.2
2	六價鉻	0.5	10	汞	0.01
3	銅	1	11	砷	0.2
4	鋅	5	12	石油類	50
5	鎳	2	13	烷基苯磺酸鹽	15
6	鉛	0.5	14	拉開粉	100
7	鎘	0.1	15	硫化物(以S^2-計)	20
8	鐵	10	16	氫化物	4,000

2.4.實驗室用水

表89　實驗室用水之水質要求

指　　標　　名　　稱		一級	二級	三級
pH值範圍(25℃)	-	-	-	5.0~7.5
導電度(25℃)　μS/cm	≦	0.1	1.0	5.0
可氧化物的限度試驗	-	符合	符合	-
吸光度(254nm，1cm光程)	≦	0.001	0.01	-
二氧化矽　mg/l	≦	0.02	0.05	-

2.5.膜分離、離子交換裝置用水

表90　膜分離、離子交換裝置用水水質要求　　　大綱　TOP　BOTTOM

項目	電滲析	離子交換	反　　滲　　透
項目	電滲析	離子交換	卷式膜(醋酸纖維素系)	中空纖維膜 (聚醯胺系)
濁度(度)	1~3	逆流再生宜＜2	＜0.5	＜0.3
濁度(度)	一般＜2	順流再生宜＜5	＜0.5	＜0.3
色度(度)	-	＜5	清	清
污染指數值	-	＜5	3~5	＜3
pH值	-	-	4~7	4~11
水溫　℃	5~40	-	15~35	15~35降壓後最大為40
化學需氧量(以O₂計) mg/l	＜3	＜40	＜1.5	＜1.5
游離氯　mg/l	＜0.1	＜2~3	0.2~1.0	0
鐵(總鐵計) 　mg/l	＜0.3	宜＜0.3	＜0.05	＜0.05
錳　mg/l	＜0.1	-	-	-
鉛　mg/l	-	-	＜0.05	＜0.05
表面活性劑　mg/l	-	＜0.5	檢不出	檢不出
洗滌劑、油份、H₂S等	-	-	檢不出	檢不出
硫酸鈣溶度積	-	-	濃水＜1.9´10^-5	濃水＜1.9´10^-4
沉澱離子(SiO₂、Ba等	-	-	濃水不發生沉澱	濃水不發生沉澱
Langelier飽和指數	-	-	濃水＜0.5	濃水＜0.5

大綱

　TOP　BOTTOM

四-3. 其它數據

表91　海水淡化耗能量一覽表

製程名稱	消耗動力　kWh/m³	消耗熱量　10⁶J/m³
理論值	0.70	2.52
逆滲透法(回收率：40%)	3.5	12.6
逆滲透法(回收率：30%)	4.7	16.92
冷凍法	9.3	33.48
溶劑萃取法	25.6	92.16
電滲析法	32.2	115.92
多級閃蒸法	62.8	226.08
