【大綱】　　　　在假貨充斥空調水處理業中，新湧就是信用、專業　　　TOP　BOTTOM

【本文】　　　　在假貨充斥空調水處理業中，新湧就是信用、專業　　　TOP　BOTTOM

30~40年來空調業界的雙重困擾之處，尤其是施工採購送審未達CNS 12575防垢成效標準卻假冒者，就是不真、就是假貨，充斥在空調水處理工項中，毋庸贅述。
空調工程案本來很簡單明瞭的
　　1. CNS 12575防垢成效檢驗之監造與施工技術，但在
　　2. 歷經30年來的偷工減料、損害業主權益達造價的167%，並
　　3. 由經濟部二次實測證實嚴重積垢，實係源於技師、承包商二業界
　　4. 貪圖水處理次級品與合格品差價7~9倍之非法暴利(施工)與因循苟且(監造)
　　　，而增加許多繁複扭曲的擺脫“群體心魔”類標場攻防事。
　　5. 本站300多篇CNS技術、商戰技術諸系列就是包括正面CNS 12575防垢成效檢驗
　　　之監造與施工技術與面對“群體心魔”而惡性競爭的業界生態下標場攻防之奪標
　　　技術。

要言之，防垢成效檢驗技術如下，此可由本公司研發成功的節能量測驗析M&V軟體的518,400筆/年運轉資料庫依序提供：
　　　1. EER、COP量測(CNS 12575)取得動態EER、COP→
　　　2. 依水溫負載群組→取得穩態EER、COP→建立基準值、運轉值→
　　　3. 依相同水溫負載及週，月，季，半年，年之時序做比較分析→
　　　4. 由比較分析結果確定防垢成效；之此系列技術。
　　進言之，本技術之實務與解說參見超連結；又，節能量測驗析M&V軟體為其進階的應用實務技術，可提供快速且正確的防垢成效檢驗結果。

【本文】　　　　　　　　　　　　　　　　　　　　　　　　 　　大綱　TOP　BOTTOM

八十年度中央空調系統省能推廣服務計畫

總　　結　　報　　告

經濟部計畫編號：80217

　　　　執行單位：財團法人中國技術服務社能源技術服務中心

　　　　委辦單位：經濟部能源委員會

中　華　民　國　八　十　年　七　月

1. 中技社積垢實測EER、COP統計結果　　

經濟部計畫編號：80217

一、本年度共訪測大電力用戶320家，常見缺失44項；效率低於標準值很多。194家主機實測平均EER、COP為1.065 kW/RT與新機之0.8 kW/RT相差達33％之多〔(1.065－0.8)÷0.8＝33.125％〕，進一步由冷卻塔結垢效率下降二者交互對照，可確定為水垢所造成。(參見「總結報告摘要掃描5頁」)

註：大電力用戶為經濟部服務中大型企業或100HP以上之中央空調，屬較有規模、有制度的單位，冷卻水處理通常添加化學藥劑且較有管理。實測家數依季節比例，夏季50～60％，春秋季各約15～20％，冬季10～15％。

二、81年度又訪測300多家，主機、冷卻塔效率狀況相類似，更確認為水垢所造成。

三、效率下降幅度轉換為％後，就與新機EER、COP數字高低無關，由熱傳熱力之學理分析，乃與污垢或水質改良狀況(意即水處理技術良窳)有關。換言之，新型高效率主機與舊型機積垢狀況相同，則EER、COP下降%也相同。

註：民國100年的綠基會實測顯示新型與舊型主機EER、COP下降%也相同嚴重。意即30年來的合約規範都要求「水處理須達CNS 12575防垢成效規定」，此顯示「偷工減料」各工程案都嚴重。

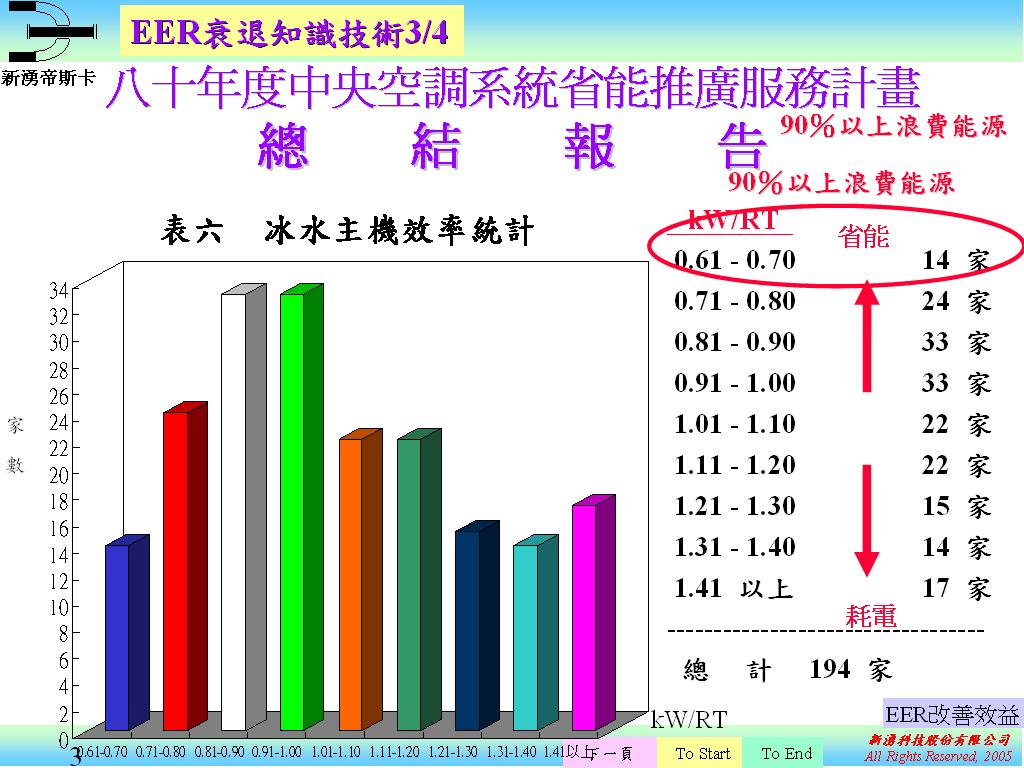

2. 冰水主機效率統計

由總結報告可看出：耗電率kW/RT良好者(0.61~0.70)僅有14家，比例僅約7%。而這14家為剛酸洗或新機安裝，一段時間過後就升高達0.8、0.9、1.0 kW/RT或更高。這表示積垢問題嚴重。100年6月綠基會實測(開啟PDF檔案後移至第3頁)，測試506台發現積垢問題仍然同樣嚴重。

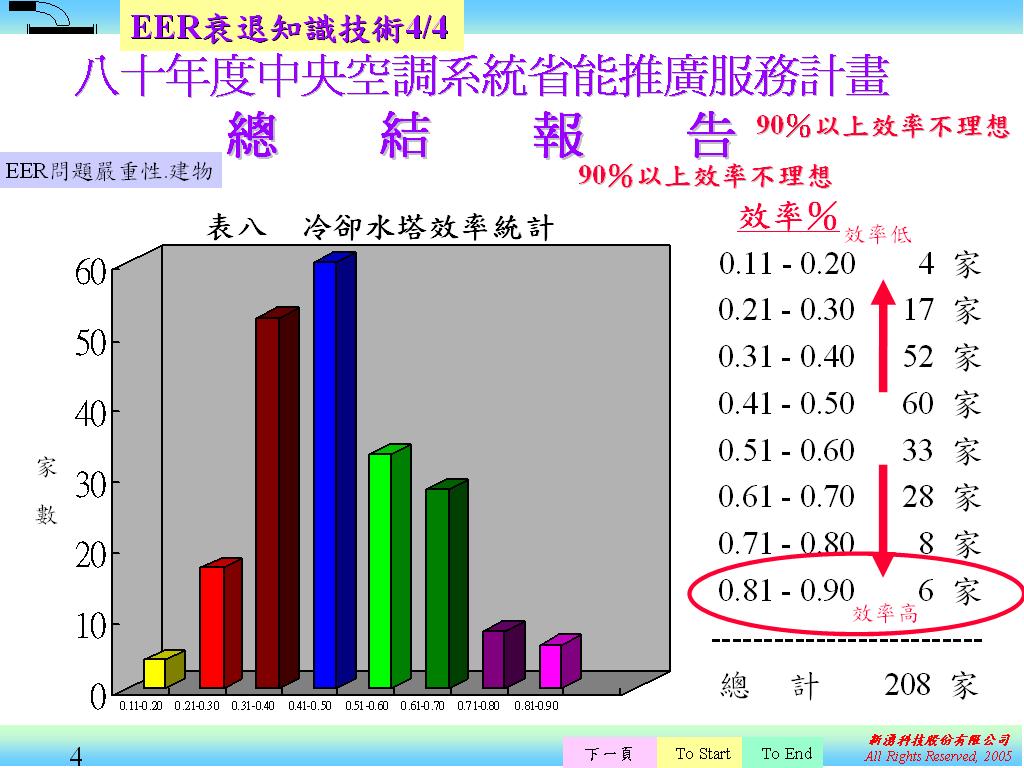

3.冷卻水塔效率統計

由冷卻塔結垢效率下降(下圖)交互對照，可確定為水垢所造成。

4. 結論

1. 空調冰機性能和EER、COP下降幅度極大、速度極快
2. 冷卻塔效率也不佳，但因金額小通常買加大規格，故實際影響較小
3. 但空調冰機金額大，且耗電高，故實際水垢影響極大
4. 這是業主的運轉損失，是他的切身利益。試問：空調技師、工程公司如何轉化本網頁為專案奪標技能？

5. EER、COP降低33%的損失及電費高漲計算　

　　1,000 RT空調主機每年因化學處理不佳，導致嚴重積垢而電費增加NT$1,341,000元/年，十年NT$13,410,000元/10年，二十年NT$26,820,000元/20年。

　　　　　電費增加　　　　每年　　NT$　1,341,000 元/年　/1,000 RT

　　　　　　　　　　　　　十年　　NT$ 13,410,000 元/10年/1,000 RT

　　　　　　　　　　　　二十年　　NT$ 26,820,000 元/20年/1,000 RT

　　　 詳細計算參見：水電費費用展開表，全年平均負載以50%計。
