【大綱】 在假貨充斥空調水處理業中，新湧就是信用、專業 TOP BOTTOM
一、動態EER是混雜EER，但穩態EER光芒萬丈 A. 突破榮獲4個專利案，榮耀歸神，恩典歸人 B. 穩態EER的相關應用 1. 經濟效益計算技術重要性 2. WWHH量錶與技術 二、穩態EER進階應用之WWHH技術 A. WWHH技術概論 圖1 WWHH技術建立步驟 1. 改善案WWHH技術 2. 新建案WWHH技術 B. WWHH技術應用 1. WWHH技術分工的背景與必要性 2. WWHH技術參與 3. WWHH技術經濟效益概論 三、結論
【內容】 在假貨充斥空調水處理業中，新湧就是信用、專業 TOP BOTTOM
30~40年來空調業界的雙重困擾之處，尤其是施工採購送審未達CNS 12575防垢成效標準卻假冒者，就是不真、就是假貨，充斥在空調水處理業中，毋庸贅述。
要言之，由M&V節能量測驗證程式518,400筆/年運轉資料庫可依序提供：EER測試(CNS 12575)取得動態EER→依水溫負載群組→取得穩態EER→依相同水溫負載及週、月、季、半年、年之時序比較分析→確定防垢成效之檢驗結果。
一、動態EER是混雜EER，但穩態EER光芒萬丈
動態EER包含穩態和非穩態EER，所以是混雜EER，故此無法作為比較之用；
A. 突破榮獲4個專利案，榮耀歸神，恩典歸人
本人因此項穩態EER技術的相關一系列突破，申請榮獲中華民國證書號數：I628425、美國專利證書號數：US 10,678,968 B2、中國專利號數：ZL 2016 1 0801747.6(以上屬同一專利案)，台灣尚獲得3個專利案(第2~4專利案)，請自行瀏覽各該專利網頁，本文及另文將陸續寫出相關驗析技術，以協助業界更加精進。榮耀歸於上帝，恩典臨到業界眾人，空調技師設計監造加上工程業界施工的合作可以創新突破高達工程造價167%經濟效益，空調工程業界擺脫偷工減料惡名，空調工程節能技術服務再創佳績。
當然論上帝的榮耀，就有許多超越人的層面，但卻是上帝要賜人恩典與祂同工，先進們從技術個層面自然可以看出「上帝作為的痕跡與記號」；本文論技術而非傳教，只是飲水思源，必須記錄上帝恩典，穩態EER、COP技術為一個發明獲得三國(台灣、美國、中國)專利審查的首項技術，這是我百思不解處(因為台灣空調業界產學研各界人才濟濟，美國ASHRAE就有三萬多名會員，與其他學會協會相比會員數全球最多，專業出版品亦汗牛充棟)、卻簡單易明，單單就是全能的上帝要施恩典給我、藉我賜福三個國家，就是這麼簡單，不殆贅述。我只能讚美上帝的榮耀與恩典，否則禽獸不如，因為烏鴉反哺、羊羔跪乳都是我們熟悉的故事。
B. 穩態EER的相關應用
前述「上帝作為的痕跡與記號」，本文與WWHH實務技術精論先為其一例，更待空調先進們舉一反三、更上一樓來進階應用，畢竟高達工程造價167%經濟效益大於空調工程造價的100%金額，而空調工程造價遠大於水處理系統，遑論業主招標慣例仍以空調工程為主要標的。
30年來的偷工減料、損害業主權益，使得業主權益成為空中樓閣、海市蜃樓的虛幻，四個專利的授權成為達標的終南捷徑，歡迎業界先進合作推廣節能技術。穩態EER、COP一系列技術的經濟效益，應該帶出空調工程的革命性改變。這是上帝要賜人恩典，空調先進們蒙福的起頭。
1. 經濟效益計算技術重要性
●水處理成效之進階效益技術：檢驗防垢成效後，經濟效益計算對於業主而論，因其切身利益而更具意義。特別是標場上決定者乃是業主，而不是空調業界先進，殆無疑問，先進們一定不要犯這種「越俎代庖」的錯誤判斷而缺乏準備。畢竟經濟效益計算屬於商業技術，不屬於空調本科技術。更重要的是，標場所論者乃是「有、沒有」；倘若都「有」時，就比較所有者的「等級、層次」。總之，就是不斷地比來比去，直到最後得標者出現為止。
●先進們更一定不要犯另一種「業主不懂空調專業」的錯誤；當然業主是不懂空調專業，但是講這種話的先進們忘記了標場的對手先進們卻懂，業主只要稍作詢問，一定每家對手都搶著回答這類FAQ問題，特別是業主的財務會計人員專長經濟效益計算，工程造價167%的經濟效益計算一定逃不掉事實與結果(空調專業)做交織對照比較的程序步驟。這種經濟效益計算技術才是真正重點與關鍵。
●動態EER、COP無法做改善效益計算，理由：不具再現性，也因誤差太大，無比較價值。只有穩態EER、COP技術才有比較價值。
●穩態EER、COP技術進階應用：前述經濟效益計算與事實、結果(空調專業)做交織對照比較的程序步驟參見工程效益系列四文自行建立新建案的改善效益計算；既設案的改善效益計算。
2. WWHH量錶與技術
●WWHH量錶(What Would Have Happened meter，若不改善量錶)是借用綠基會引進美國的名詞來用，遺憾的是等了近20年都未見綠基會用在空調主機上，意即沒有講出該項know-how(技術)與know-why(原理)；筆者因著上帝榮耀的賞賜，開創了穩態EER、COP及相關技術，通過審查獲得專利(該專利共19項技術，WWHH量錶為第9項，證書號數：I628425)，WWHH技術概論寫於本文第2A節，再於WWHH實務技術精論進階探討。
二、穩態EER進階應用之WWHH技術
本文先介紹WWHH技術之2A概論(產業面實務改善案、新建案之WWHH技術)與2B應用，WWHH技術精論一文再來進階探討實務應用之技術精論。
A. WWHH技術概論

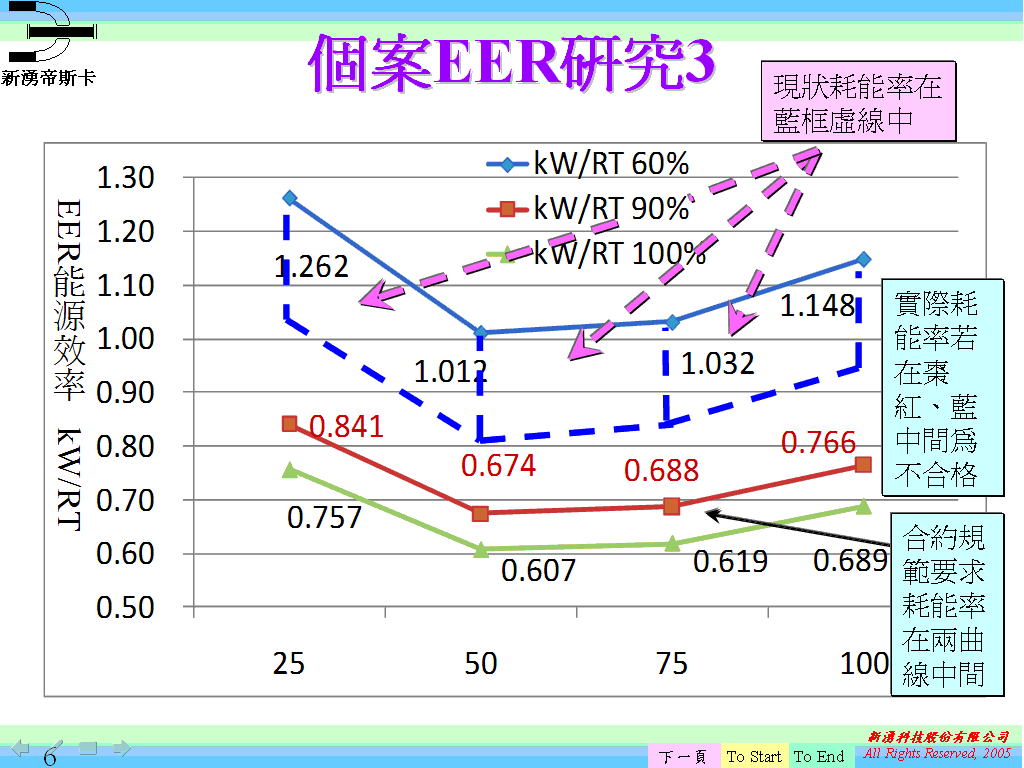

WWHH量錶(What Would Have Happened meter，若不改善量錶)顧名思義就是節能改善進行之前的量測穩態值當作儀錶數值，作為節能改善計畫的依據，參見下述圖2右側上方之曲線即為WWHH量錶讀值；意即節能改善後的今天回顧若未改善的今天，二者的差異為改善的績效，若未改善的曲線就是WWHH曲線。該項技術稱作WWHH技術。以繪製圖與曲線來解說，比較簡單易懂。改善前合約值、改善後運轉值均須為EER、COP穩態值。
1. 改善案的WWHH技術
圖1與圖2就是改善案的WWHH技術概論。以雙方約定節能改善前某日的當天穩態EER、COP群組訂為合約值群組，繪製如圖1之左側為合約值曲線，然後於節能改善後的每個約定日，依該約定日相同水溫與相同負載的合約值(均為穩態值)逐筆繪製其各對應值；舉例來說：改善後運轉值曲線(圖1與圖2右側下方)的A’點，其相同水溫與相同負載合約值的對應A點繪製到右側為A”點；同樣B’點與B”點，C’點與C”點，右側各點逐一完成；完成後各點相連並清除圖1原有之虛線即成圖2右側上方之WWHH曲線(WWHH曲線即為「若不改善量錶」曲線)與改善後曲線(指下方原有運轉值曲線)。
當天改善的績效＝Σ當天(A”－A’) --------------------------- 式(1)
2. 新建案的WWHH技術
新建案的改善前就是新機試車(亦即完工驗收)運轉的基準值曲線，當然30年來都未建立該基準值曲線；改善後曲線就是防垢成效曲線。這屬簡單易懂、淺顯明瞭之事，無討論必要；只是30年來都未建立，空調業界陌生、害羞或愣住、尷尬而已，這種不講已明的業界實況屬於「事實勝於雄辯」，也無討論必要。前方CNS系列檔案已解說，特別三種水處理成效比較涉及標場簡報技術，歡迎卓參。
B. WWHH技術應用
前已述WWHH技術實務與精論一文再來進階探討實務應用之建立程序步驟(或進行)。空調主機效率由於一般監控系統能檢測顯示的，僅僅是動態EER、COP，而非穩態EER、COP，該等監控系統雖然屢屢有噱頭的峰值(peak value)、谷值(valley value)，但二者無法作為比較基準，只是做個樣子、虛晃一招的噱頭罷了，並無實質的意義與價值創造出來；包括本公司15年前舊版M&V程式文內有流程圖、監控與資料擷取(SCADA，Supervisory Control and Data Acquisition)等等之畫面。很遺憾的是他們(指峰谷值、SCADA畫面之值等等)均為動態值(縱然監控業界強調係「即時值，real time」)，但未達「節能比較基準必須具備穩態的恆定性，才達科學再現性」的要求與門檻，這是最基本條件。故此，只有穩態EER、COP(參見超連結)，才達比較所要求之門檻，前方CNS系列檔案既然已解說，歡迎卓參。
1. WWHH技術分工的背景與切結書之必要性
空調冷卻水處理的WWHH技術之執行面程序因陌生而複雜、繁瑣，然而概念層面確屬簡單易懂、淺顯明瞭，主因是關鍵分工的介面技術尚未建立〔但相對的，其他工項(主機、各種設備、管路等)都已建立多年〕而人常常卻乏耐心所致，其實空調技師、工程公司只要耐住性子，逐步計算，不要急不要趕，這是工程科學與技術的特性。
對於業主而言，受限於專業技術而難以搞懂該部分，再加上時間與人力物力的執行面，必須委託空調技師、承包商，這是空調工程其他工項(主機、各種設備、管路等)多年都已委託的慣例；然而業主搞懂其關鍵分工的介面(意指法律保障的技師法第19-1-2&3條、冷凍空調業管理條例第7條之業主權益)還是很重要，否則空調技師、承包商還是基於人性的惰性與最低價搶標的大環境下，30年來偷工減料、損害業主權益167%仍是層出不窮，明顯「徒法不足以自行」的監造徒勞無功，業主還是不可自己騙自己而免除該二切結書技術而應加強此項監造有效度的「簡單易行」工作，否則損害業主權益達工程造價167%的事實，將因切結書的免除而歷史不斷重演。
2. WWHH技術參與
空調冷卻水處理的WWHH技術之執行面程序因陌生而複雜、繁瑣，必須讓設計監造(新建案)及採購員、廠務空調員(改善案)全程參與、分工合作。否則發包施工與採購過程的審查監造、驗收保固將因技術陌生而橫生枝節，演變成自我保護而增加阻力、干擾，30年來甚至採購到冒牌貨、冒充貨，損害業主本身利益。改善案由採購員及廠務空調員分工合作，新建案則是建廠員與委任的空調技師合作，都各有其工作要求。
技術之執行面程序陌生事項的解決可參見採購詢價二條款、合約寫明二條款二節，基本上都是請購、採購先寫出明確的品質功能要求，才可有依據來要求投標報價者的專業證明。有該專業證明基本上已經成功一半了。
3. WWHH技術經濟效益概論
本文一B1節已經說明費用展開表與新建案、既設案改善的經濟效益計算，本節則進階說明WWHH案的經濟效益計算技術。前述式(1)應由圖1~圖2縱軸的EER、kWh二者中，選擇kWh以利計算經濟效益，因為電費都根據kWh來計算。而，EER組指EER、COP、kW/RT三者合稱，三者係同一事實之三種名稱的單位表達，縱軸的EER應選擇kW/RT；其中kW/RT*RT=kW可以繼續計算kWh；既然如此，改善的經濟效益都必須逐步算出kWh。為避免混亂，本節概論WWHH技術的經濟效益計算，而其技術實務精論參見另文。
當天改善的EER績效＝Σ當天(AkW/RT”－AkW/RT’) ---------------- 式(1-1)
當天改善的經濟效益＝Σ當天(AkWh”－AkWh’) --------------------- 式(1-2)
三、結論
穩態EER的相關應用主要是經濟效益計算、WWHH量錶與技術；而因WWHH技術實務1. 本身的複雜與繁瑣，2. 牽涉參與之多部門必須分工合作，3. 空調技師、工程公司的標場競爭對象都是同業，但投標簡報的聽眾卻是業主，如何建立其投標簡報的版本乃有相當商業價值。
然而，萬變不離其宗，基本的經濟效益計算、WWHH量錶與技術之本文仍須先清楚、簡單、紮實的建立成功，倘若建立的只是空中樓閣、海市蜃樓式的結構，是經不起標場競爭的挑戰，眾所皆知，合先敘明。
